Всё в жизни человека основано на мелочах. Внимание к ним определяет то, насколько жизнь будет приятной и удобной. Кажется, что выключатель с подсветкой – мелочь, не заслуживающая особого внимания, однако это вовсе не так, ведь такая вещь имеет огромное количество плюсов.

В этой статье подробнее раскроем особенности данного устройства, начиная с источника подсветки индикатора, заканчивая тем, как именно должно быть проведено подключение.

1
О видах выключателей с подсветкой

Как правило, сегодня можно встретить два варианта подсвечиваемых током элемента в электрических выключателях. Речь идет о неоновой лампочке и светодиоде. Внешне они очень похожи, но вот по спецификациям они все же различаются.

Для большего понимания мы предлагаем таблицу, в которой видна разница между ними по отношению к минимальному току и падению напряжения.

Вид подсветкиМинимальный токПадение напряжения
Светодиод2 мА2 В
Неоновая лампочка0.1 мА70 В

При выборе такого рода устройства эти данные нужно учесть, поскольку неоновая лампочка создаёт большее падение напряжения.

Интересно то, что не со всеми лампами световая индикация работает корректно. Здесь остановимся чуть поподробнее.

Когда вы планируете подключать такой выключатель, смотрите, какая у вас лампа. Если это лампа накаливания или же галогеновая, подключайте ее без какой-либо боязни. Если речь идёт об энергосберегающих или светодиодных лампах – стоит призадуматься. У вас в таком случае есть два варианта решения задачи.

  1. 1. Не подключать вовсе.
  2. 2. Принять все необходимые меры по подключению.

В случае выбора второго варианта пути нужно пересматривать схему подключения во избежание таких проблем, как потухшая подсветка или моргание лампочки, отсутствие подачи тока к ней.

Световой индикатор может выглядеть и как маленькая точка, и как небольшая линия

Можно обратить внимание и на более мелкие детали устройства, например:

  • клавиши и их количество;
  • местонахождение подсветки.

2
Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

У подсветки имеется свое сопротивление, отличное от других звеньев цепи.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатораРассеиваемая мощность, ВтСопротивление
Светодиод1100-150 кОм
Неоновая лампочка0,250,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

  1. 1. Греется резистор, причем достаточно сильно.
  2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
  3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

3
Видео – Ремонт подсветки в выключателе

3.1
Подключение выключателя с диодом

Итак, чтобы решить проблему обратного тока, нужно установить диод параллельно светодиоду подсветки. Рассмотрим, как сделать это правильно.

Еще одна схема работы подсветки, но уже с диодом

Если использовать данную схему подключения, нужно подобрать подходящий диод. Он по параметрам должен быть схож со светодиодом подсветки, подключенным параллельно.

Для модели светодиода AL307 можно использовать диод КД521 или его аналог.

Недостатки у данной схемы есть, и их два.

  1. 1. Сильный нагрев резистора
  2. 2. Подсветка «ест» много энергии.

Устройство со светодиодом плохо работает со светодиодными или энергосберегающими лампами.

3.2
Подключение выключателя с конденсатором

Для снижения нагрева резистора и затрат энергии на подсветку в цепь можно добавить еще один элемент – конденсатор. Резистор в таком случае уже подлежит замене, поскольку его задачей становится ограничения заряда конденсатора.

Обратите внимание на схему подключения, представленную ниже.

Вариант схемы с конденсатором в цепи

Резистор подбирается чаще всего лишь путем проб и ошибок, поскольку каждому конденсатору требуется свой «ограничитель» в виде этого самого резистора.

Ничто не мешает подключить вместо обычного диода еще один светодиод.

Плюс этой схемы в том, что решается проблема чрезмерного использования электричества светодиодной лампочкой подсветки (речь идёт от 50 Вт в месяц).

Однако есть и минус – трудности прокладывания конденсатора в корпус устройства и отсутствие гарантии работы с энергосберегающими и светодиодными лампами.

4
Как подключить выключатели с подсветкой

Вы, наверное, не удивитесь, но подключать выключатели с подсветкой нужно абсолютно таким же образом, что и без неё. Сложностей нет – если вы уже разобрались в этой теме, вы легко справитесь и с такой задачей.

В подключении нет никаких отличий, а дополнительная цепь светового индикатора не влияет на сам процесс.

Напомним ТБ при монтаже такого рода устройства.

  1. 1. Заводим фазу на выключатель. Это нужно сделать для последующего отсутствия напряжения на контактах патрона.
  2. 2. Ноль и землю вести напрямую на люстру или светильник.

Главное – внимательность при работе. Она должна быть максимальной. Напряжения в проводе быть не должно. Выкручивать пробки или снимать предохранитель тоже можно – видимый разрыв ничуть не навредит.

Важно! Пусть на автомате висит табличка или записка о том, чтобы никто не включал питание – это нужно для вашей безопасности.

5
Куда подключать провода

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Важно! Простота подключения – главная черта моделей выключателей с ценой выше среднего.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

5.1
Подключение одноклавишного выключателя своими руками

Одинарные выключатели, как правило, больше подходят для небольших осветительных приборов, а значит – включение люстр на потолке, например, на кухне можно сделать гораздо удобнее.

Подключить по такой схеме достаточно просто.

  1. 1. Ноль от щитка напрямую подать на светильники.
  2. 2. Фаза – на одной из клемм выключателя.
  3. 3. От оставшейся клеммы провести второй провод ко второму выводу светильника.

Простая и доступная схема по подключению выключателя с одной клавишей

У одинарного выключателя две клеммы, в подрозетнике – столько же проводков. Запутаться просто невозможно. Нужно лишь найти клеммы на корпусе выключателя. Впоследствии на одну кидается провод от щитка, на вторую клемму — провод от люстры.

6
Двухклавишные выключатели с подсветкой: самостоятельное подключение

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Подключение проводов по этой схеме несколько сложнее и требует наличия отвертки-пробника или же тестера. Главное – найти «фазу» и подключить куда нужно.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

Нашли такое? Тогда подключение нужно проводить с ориентиром на эти обозначения. Так вы не запутаетесь.

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, - для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

6.1

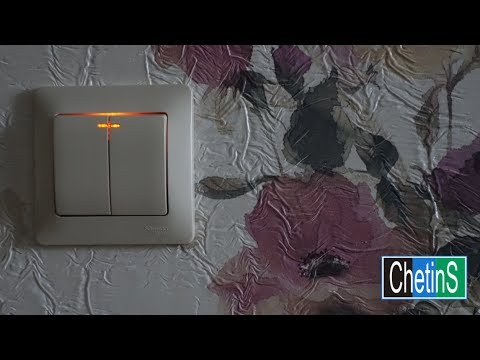

Видео – Как подключить выключатели с подсветкой

7
Мигает лампа – как избавиться от такой проблемы

Все модели выключателей в рассматриваемой в этой статье категории хороши по-своему — они красивы, удобны, по цене, как правило, недорогие, а главное – практичные. Однако идеальная совместимость у них лишь с лампами обычными или же галогенными, иначе говоря – с лампами накаливания. Совсем другие отношения у них с энергосберегающими и светодиодными лампами — с такими выключателями они начинают постоянно моргать.

Энергосберегающие и светодиодные лампы совместимы лишь с той группой рассматриваемых в этой статье выключателей, у которых диммируемые светодиодные лампочки. А они достаточно дорогие.

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Не всегда первый же вариант решения проблемы срабатывает. Так что нужно пробовать одно решение за другим.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

  1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
  2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).

    Если подключать группу такого рода светильников, конденсатор ставится лишь перед первым светильником в этой группе.

  3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

    Можно вытащить подсветку из конструкции, если не хочется «мучений»

  4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

7.1
Видео – Избавление от проблемы мигающих ламп

8
Итоги

Выключатели с подсветкой – крайне удобное и практичное устройство, которое можно использовать в квартире или доме. Его установка достаточно проста, и с ней может справиться каждый, но процесс требует большой концентрации. Выбор одно- и двухклавишных моделей добавляет вариативности – одной-двумя кнопками можно включить весь свет в комнате. Это очень удобно и практично.
