Пространство под обычной ванной выглядит непривлекательно: в глаза сразу бросаются трубы. Хозяева, для которых это небезразлично, стремятся скрыть коммуникации. Одновременно такая защита играет эстетическую роль и при желании становится местом для хранения различных полезных мелочей. Вариантов исполнения и оформления очень много. Все зависит от материала и дизайнерских способностей мастера.

Экран для ванны можно сделать из кирпича, гипсокартона, пластика, плоского шифера и другого. Работа несложная и вполне доступная любому человеку. Материал выбирают влагостойкий, выдерживающий перепады температуры. Обеспечивают герметичность пространства и одновременно доступ до коммуникаций.

1
Виды и особенности экранов для ванны

Будущая конструкция может выполнять несколько функций: быть декоративным элементом, служить для хранения вещей или обе одновременно. В зависимости от назначения различают виды:

  1. 1. Стационарный – самое простое и быстрое решение. Недостаток состоит в монолитности конструкции. Для ремонта предусматривают небольшие лючки, что не очень удобно. Угловой экран преимущественно делается в таком исполнении.
  2. 2. Съемный – пространство под ванной не используется, но доступ к коммуникациям имеется. При необходимости обшивка легко демонтируется и вновь устанавливается.
  3. 3. Раздвижной – все трубы скрыты, занимает немного места. Позволяет осуществлять легкий доступ к канализации.
  4. 4. Распашной – имеет дверцы, которые открываются в сторону помещения. Удобен в использовании, но больше подходит для просторных комнат.
  5. 5. Откидной – имеет створки, которые открываются в горизонтальном положении. За ними хранят всякую мелочь, но в небольшом помещении занимает много места.

Современная акриловая ванна приобретается с готовыми экранами из пластика. Они изготовлены точно по размерам, собрать и установить очень просто. Владельцы старых стальных и чугунных вынуждены делать их своими руками или оставлять пространство открытым и лицезреть канализационные трубы. Закрывать место под ванной или нет – дело вкуса хозяев.

Экран из пластиковых панелей с откидными дверцами

Ванная комната с экраном преображается, ей придается эстетика и законченность отделки. Но есть еще одна причина, чтобы заняться изготовлением конструкции: пространство можно эксплуатировать с пользой. Место под ванной идеально подходит для хранения мелочей: открывается дверца, а за ней – полки.

Чтобы самостоятельно сделать экран, понадобится совсем немного недорогих материалов на выбор хозяина:

  • любые кирпичи;
  • влагостойкий гипсокартон;
  • пластиковые панели;
  • МДФ или OSB.

За исключением пластика, все остальное требует последующей отделки. Он немного стоит, практичный, биологически нейтральный, устойчив во влажной среде, легко моется. Несмотря на невысокую прочность, больших проблем этот недостаток не представляет. Если какой-то элемент повреждается, его несложно заменить, не разбирая всей конструкции. Используя популярные МДФ-панели, их обязательно обрабатывают специальными составами, потому что они боятся влаги.

Модель с распашными дверцами

Остаются другие варианты. С дизайном тут легче: допускается отделка на любой вкус, чтобы соответствовать стилю ванной комнаты. Кирпич облицовывают декоративной штукатуркой или керамической плиткой. Гипсокартон и панели (не пластиковые) окрашивают, разрисовывают, оклеивают обоями, кафелем. Возможности для фантазии безграничны, главное – чтобы после декорирования экран не утратил функциональности.

2
Создание конструкций – нюансы технологии

К самодельному изделию, как и к заводским, предъявляются определенные требования. В процессе установки предусматривают возможность свободного доступа к коммуникациям. Конструкция должна иметь дверцу, окошко, раздвигающееся или съемное полотно. Материал выбирают в соответствии с условиями помещения: высокая влажность и постоянные перепады температуры. Не все отделочные материалы подходят, некоторые быстро разрушаются.

Экран не служит опорой для ванны, с этой целью применяют ножки. Свободное пространство под чашей используют как нишу для хранения моющих средств, бытовых химпрепаратов, разной мелочи, хотя это необязательно. С внешней стороны тоже можно установить полочки. Этот вариант особенно актуален для небольших помещений.

2.1
Кирпичные изделия – надежно и долговечно

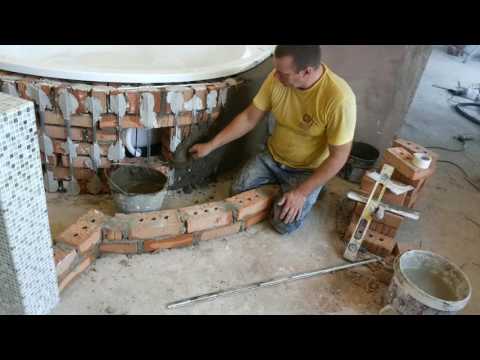

Кирпичный экран сооружается достаточно быстро, и помимо основного материала понадобится цемент М200 и строительный песок. Способом кладки создается очень прочный каркас, который никогда не потребует ремонта. Это традиционный вариант, проверенный веками. Профессионалы рекомендуют использовать пережженный кирпич, который имеет более темный цвет и обуглившуюся до черноты середину. К влаге он устойчивее обычного, что важно для ванной: не развивается плесень.

Кирпичная конструкция с отделкой керамической плиткой

Такая перегородка не используется как подставка: эту роль исполняют ножки и несущие каркасы. Между чашей емкости и верхним рядом кладки оставляют зазор около 3 см, который впоследствии задувают монтажной пеной. Конструкция отделывается керамической плиткой. Это позволяет создать единый стиль, если в помещении применяется аналогичный материал. Подойдет также декоративная штукатурка.

Подробная инструкция поможет построить кирпичный подванник:

  1. 1. Работа начинается с разметки, которую выполняют так, чтобы кромка ванны соответствовала экрану с учетом толщины кафеля. На противоположной стене наносят вертикальные линии, которые будут ориентиром.
  2. 2. Кладку делают в полкирпича или в четверть на ребро с междурядной перевязкой. Для присоединения к стене в каждом ряду устанавливают проволоку. Если используется вариант в ⅟2 камня, кверху суживают, переходя на ⅟4. Этого требуют сами размеры ванны.
  3. 3. В первом ряду оставляют место посредине, где будет ниша для ног. Для этого пропускают два-три кирпича, а верхний ряд над пустым пространством укладывают на угольники или металлические полосы.
  4. 4. В каркасе предусматривают установку дверцы, чтобы через нее удобно было проводить необходимый ремонт. Между ванной и стеной оставляют промежуток – воздушную подушку, которую заполняют пеной.

Облицовку керамикой начинают через 2–3 дня. За это время раствор высохнет и схватится, произойдет окончательная усадка перегородки. Если начать работу сразу, существует вероятность, что через несколько дней плитка отвалится из-за незаметного на глаз смещения стен.

Вместо кирпича можно применить пазогребневые плиты. Это силикатные или влагоустойчивые гипсовые изделия, которые допустимы для использования в ванных комнатах. Их стандартная минимальная ширина 80 мм, что достаточно для создания прочной конструкции. Соединяют между собой клеем или гипсовой смесью. Наличие замков позволяет провести кладку без осложнений. К стенам привязывают металлическими скобами и дюбелями. Получается ровный экран, по которому сразу наклеивают керамическую плитку.

2.2
Использование влагостойкого гипсокартона – красиво и быстро

Выбирая материал, обращают внимание на цвет листов. Для ванной подойдут зеленые, которые выдерживают сырость и не разрушаются. Они также пропитаны веществами, предупреждающими возникновение плесени и грибков, что в условиях санузла очень важно. Панели прочные, приемлемы для сооружения не только экрана, но и полочек, коробов для скрытия труб. Монтируют по каркасу, сделанному из специальных профилей или деревянных реек.

Предпочтительнее применять металл, хотя это обойдется дороже. Понадобятся изделия CD47, для углов – типа L, «блошки», дюбели с ударными саморезами, серпянка, грунтовка. В отделке используют керамику, устанавливая на плиточный клей с цементной основой или водостойкую интерьерную краску. Для работы потребуются:

  • шпатели, в том числе зубчатый и резиновый;
  • плиткорез или болгарка;
  • уголок из пластика для плитки;
  • затирка;
  • крестики;
  • силиконовый герметик.

Начинают с разметки: от края ванны опускают отвес в нескольких местах и на полу проводят линию. Это внешние границы для экрана, дальше которых заходить нельзя. Другие материалы конструкции располагаются с отступом только в сторону ванной. Учитывают толщину изделий. Плитка вместе с раствором – 10 мм, лист гипсокартона – 12 мм. Профиль CD47 имеет ширину 47 мм, если приобретается другой – параметры соответствуют маркировке.

Каркас начинают сооружать со снятия размеров и выполнения схемы. Это облегчит задачу изготовления отдельных элементов из листов и профиля. В изделии предусматривают окно для доступа к трубам и сифону. В нижней части монтируют нишу для ног. Конфигурация экрана зависит от расположения чаши ванной. Преимущественно он прямой, П- или Г-образный, при необходимости – криволинейный.

Профиль режут ножницами по металлу. Использование для этих целей болгарки не рекомендуется: круг нагревает материал, повреждается защитное цинковое покрытие, впоследствии появляется ржавчина. На стены и полрейки устанавливают на дюбели, проделав отверстия под них перфоратором. Сверху под ободком ванны располагают профиль по длине, к нему крепят стойки и перегородки. Все соединяется саморезами.

Размечают листы гипсокартона по размерам и отрезают. Делается это легко: с одной стороны несколько раз проводят строительным ножом, углубляясь примерно на 4 мм. Резко сгибают по линии в противоположную сторону, обрезают оставшуюся бумагу. Детали для придания большей устойчивости к влаге покрывают со стороны, обращенной к ванне, масляной краской. Крепление осуществляется саморезами с помощью шуруповерта. Чтобы шляпки не проваливались глубоко, используют специальную биту с ограничителем. Дальнейшие операции:

  • на внешние и внутренние углы устанавливают пластиковые профили;
  • кромки, оставшиеся без защиты, обрабатывают силиконовым герметиком;
  • на стыки наклеивают серпянку;
  • грунтуют.

Если требуется создать криволинейные формы, гипсокартон для этого очень удобен. Возможны 2 варианта: через 5 см в местах изгиба лист строго параллельно надрезают,затем формируют фигурный экран. Второй способ: по панели проходят специальным игольчатым валиком, затем увлажняют, но не чрезмерно, чтобы лишняя вода не разрушила материал. Через некоторое время аккуратно сгибают и оставляют для высыхания. После этого закрепляют саморезами.

Гипсокартон легко изгибается и отделывается керамической плиткой

При выборе отделки керамической плиткой ее можно наклеивать сразу по окончании монтажных работ. Используется клей для кафеля. Если планируется окраска, это делают по высохшей грунтовке. В случае, когда экран состоит из отдельных кусков, между которыми есть стыки, поверхность шпаклюют, выравнивают, шлифуют. Если этого не сделать, будут заметны швы.

2.3
Пластиковые панели – идеальный материал для криволинейных конструкций

Определившись с формой экрана, делают каркас. Потребуются стартовая полоса, металлические профили, дюбели, жидкие гвозди. Для работы понадобится нож, степлер, шуруповерт, отвес, уровень, перфоратор. Дальше наносят разметку. В месте примыкания к стене проводят вертикальную линию от верхнего борта ванны. На полу тоже намечают контуры.

Затем собирают каркас, для чего отрезают профиль необходимой длины. Для прямоугольной формы подойдут деревянные брусья. Когда их будут соединять саморезами, предварительно высверливают отверстия немного меньшего диаметра, чем шурупы. Для придания основанию большей прочности и жесткости устанавливают поперечины. Предусматривают смотровое окошко, для чего монтируют дополнительные вертикальные перемычки. На одной закрепляют навесы, на другой – магниты для мебели.

Чтобы сделать криволинейный каркас, разметка на полу должна точно повторять контуры чаши. В местах изгиба на профиле через 3 см делают надрезы. Верхняя рейка должна быть зеркальным отражением нижней, иначе при монтаже панелей возможны перекосы. На полу крепят дюбелями, а к ванне – клеем. Если поверхность из плитки, требуется осторожность, чтобы не повредить ее при забивании саморезов.

Сборка экрана довольно простая. Сначала устанавливают стартовые полосы вверху, внизу и вертикальные. В местах их стыковки делают отрезы в 45°, используя стусло. Размечают по размерам пластик, нарезают и заводят в профили. Следующие элементы соединяют между собой имеющимися на изделиях замками. Последнюю полосу, возможно, придется разрезать по длине, чтобы она поместилась. Дверцу обычно монтируют со стороны сифона в торце. Ее можно сделать своими руками из остатков панелей. Зазор между экраном и полом герметизируют, укладывают плинтус.

Монтаж криволинейного изделия несколько отличается. Широкие пластиковые панели не используются: они трудно изгибаются. Применяют узкие, шириной не более 25 см. Один из возможных вариантов исполнения:

  • сначала устанавливают на каркасе вертикальные стартовые полосы;
  • тщательно измеряют длину и высоту экрана;
  • собирают его из пластиковых панелей отдельно;
  • наверху и внизу жидкими гвоздями закрепляют стартовые полосы.

Готовый экран устанавливают на место. Изгибать довольно трудно, понадобится помощь другого человека. Легче монтировать каждую панель по отдельности, начиная снизу: первую – в зафиксированный стартовый уголок, вторую и следующие скрепляют замками. Последнюю обрезают по ширине.

3
Самостоятельное изготовление раздвижного экрана

Технологические отверстия и дверцы для доступа к коммуникациям делают по-разному. Открываются они в вертикальном направлении (распашные) или горизонтальном (откидные). Установка требует дополнительных профилей, навесов и специального механизма для откидных дверей, чтобы удерживать их в фиксированном положении. На ограниченном пространстве неудобные – занимают место при открывании.

Один из оптимальных вариантов – раздвижной экран. Лучшими материалами для него являются пластиковая вагонка, панели ПВХ и гипсокартон. С ними удобно работать, обеспечивается долговечность конструкции и прочность.

Неплохими свойствами отличается МДФ. Размеры листа подходят не только для устройства раздвижных дверок, но и других видов экрана. Из-за повышенной восприимчивости к влаге панели предварительно обрабатывают специальной пропиткой, затем грунтовкой. Устраивают дополнительное вентиляционное отверстие со стороны напротив смотрового люка. Декорируют небольшой проем пластиковой решеткой.

Экран из МДФ-панелей с раздвижными дверцами

Направляющие для дверок состоят из специального профиля, по которому они передвигаются. У него Ш-образное сечение. Бывает пластиковым, но предпочтительнее алюминиевый, который крепче и хорошо держит форму. Продается в строительных магазинах, торгующих комплектующими для мебели. Устанавливают вверху и внизу конструкции, уделяя особое внимание расположению в одной плоскости, иначе будут перекосы. Такие же профили размещают по бокам в качестве распорных стоек.

С двумя раздвижными дверцами

Для изготовления дверей применяют материалы, аналогичные основному, или акрил. Он продается в специализированных магазинах, имеет толщину 5–8 мм и разнообразную цветовую гамму. Пилится электролобзиком, затем кромки обрабатывают напильником с мелкими насечками. Готовые двери вставляют в направляющие профили. Прикручивают мебельные ручки и пользуются.

Раздвижные панели на основе оконного ПВХ-профиля

Возможны различные варианты устройства раздвижных экранов. Часто его делят на три части: центральная зафиксированная, с одной стороны открывается доступ к трубам канализации, с другой – устроены полочки для хранения мелких вещей. Если предпочтение отдается дверцам, передвигающимся по всей длине, готовят две детали. Размеры рассчитывают так, чтобы они на несколько сантиметров перекрывали одна другую. Устанавливаются в разные канавки.
